1. 데이터 흐름도 - DFD(Data Flow Diagram)의 개념
- 데이터 흐름도(DFD)는 시스템 구성요소인 프로세스와 프로세스 간 데이터 흐름을 표현하는 주요 도구
- 자료 흐름 그래프 또는 버블(bubble) 차트라고 부르기도 함
- 구조적 분석 기법에 사용
- 자료 흐름과 기능을 자세히 표현하기 위해 단계적으로 세분화

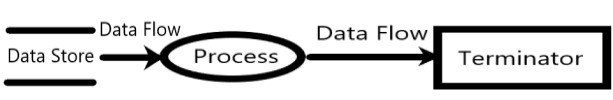

2. 데이터 흐름도 - DFD(Data Flow Diagram)의 구성요소
- 프로세스(Process): 원
- 데이터 흐름도(Data Flow): 화살표
- 자료 저장소(Data Store): 직선(단선/이중선)
- 단말(Terminator): 사각형
정보처리기사 필기 기출 문제
| 15. 데이터 흐름도(DFD)의 구성요소에 포함되지 않는 것은? ④ [정답률: 74%] 정보처리기사(2020년 이후) 필기 (2020년 1회·2회 통합 기출문제) |
|
| ① process | |
| ② data flow | |
| ③ data store | |
| ④ data dictionary | DFD의 구성요소는 Process, Data Flow, Data Store, Terminator이다. |
| 18. 자료흐름도(Data Flow Diagram)의 구성요소로 옳은 것은? ② [정답률: 75%] 정보처리기사(2020년 이후) 필기 (2020년 3회 기출문제) |
|
| ① process, data flow, data store, comment | |
| ② process, data flow, data store, terminator | DFD의 구성요소는 Process, Data Flow, Data Store, Terminator이다. |
| ③ data flow, data store, terminator, data dictionary | |
| ④ process, data store, terminator, mini-spec | |
| 9. DFD(data flow diagram)에 대한 설명으로 틀린 것은? ③ [정답률: 63%] 정보처리기사(2020년 이후) 필기 (2020년 4회 기출문제) |
|
| ① 자료 흐름 그래프 또는 버블(bubble) 차트라고도 한다. | |
| ② 구조적 분석 기법에 이용된다. | |
| ③ 시간 흐름을 명확하게 표현할 수 있다. | DFD는 시간 흐름이 아닌 프로세스와 프로세스 간에 존재하는 상호작용을 명확하게 표현할 수 있다. |
| ④ DFD의 요소는 화살표, 원, 사각형, 직선(단선/이중선)으로 표시한다. | |
| 68. 자료흐름도(DFD)의 작성 지침이라고 볼 수 없는 것은? ③ [정답률: 11%] 정보처리기사(2019년 이전) 필기 (2019년 1회 기출문제) |
|
| ① 자료는 처리를 거쳐 변환될 때마다 새로운 명칭을 부여해야 한다. | |
| ② 자료흐름도의 최하위 처리(process)는 소단위명세서를 갖는다. | |
| ③ 배경도(context diagram)에도 명칭과 번호를 무여해야 한다. | |
| ④ 어떤 처리(process)가 출력자료를 산출하기 위해서는 필요한 자료가 반드시 입력되어야 한다. | |
| 78. 자료흐름도(DFD)의 각 요소별 표기 형태의 연결이 옳지 않은 것은? ③ [정답률: 7%] 정보처리기사(2019년 이전) 필기 (2019년 1회 기출문제) |
|
| ① Process : 원 | |
| ② Data Flow : 화살표 | |
| ③ Data Store : 삼각형 | Data Store(자료 저장소) - 직선(단선/이중선) |
| ④ Terminator : 사각형 | |
| 77. DFD(Data Flow Diagram)에 대한 설명으로 거리가 먼 것은? ① [정답률: 19%] 정보처리기사(2019년 이전) 필기 (2019년 3회 기출문제) |
|
| ① 단말(Terminator)은 원으로 표기한다. | 단말(Terminator) - 사각형 |
| ② 구조적 분석 기법에 이용된다. | |
| ③ 자료 흐름과 기능을 자세히 표현하기 위해 단계적으로 세분화된다. | |
| ④ 자료 흐름 그래프 또는 버플(Bubble)차트라고도 한다. | |
